Die wahre Eisengallustinte: Vom antiken Geheimnis zum modernen Mythos

Über alle Kulturen und Zeiten hinweg existieren zwei grundsätzlich verschiedene Arten von Schreibflüssigkeiten:

• Die Tuschen (Dispersionen): Sie enthalten Pigmente, also staubartig winzige Feststoffteilchen, die nicht gelöst sind, sondern in der Flüssigkeit schweben. Dazu zählen die antike Rußtinte ↗, Sepia, Bister oder mineralische Farben wie Auripigment, Zinnober und Azurit. Tuschen lagern sich auf der Oberfläche des Papiers ab. Sie verblassen nie, lassen sich aber mechanisch abkratzen.
• Die Tinten (Lösungen): Ihre Farbstoffe liegen vollständig verflüssigt vor, wie bei den Pflanzenextrakten aus Brasilholz oder Kermes. Sie ziehen tief in die Fasern ein und sind absolut wischfest, neigen dafür aber zum Verblassen im Licht.

Die Evolution der Eisengallustinte ist eine Gratwanderung zwischen diesen beiden Welten. Begonnen als bloßes Additiv einer mittelalterlichen Pflanzentinte, wurde sie über Jahrhunderte als schlammige Dispersion (Tusche) genutzt. Es brauchte zweitausend Jahre Entwicklung, bis sie endlich zur perfekten, echten Lösung (Tinte) wurde. Und dann versank dieses hochentwickelte Produkt in der Bedeutungslosigkeit.

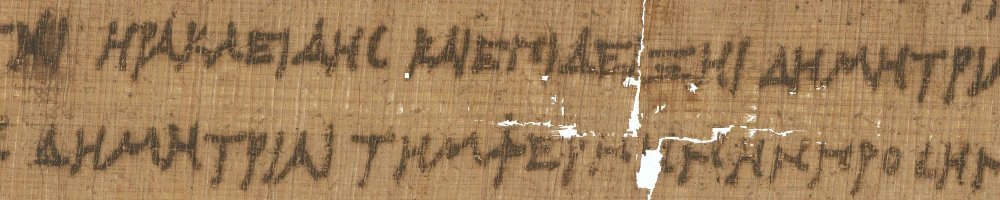

Ein Papyrusfragment in einem Berliner Museum aus dem Jahr 310 v. u. Z. trägt eine taggenaue Datierung. An diesem Tag wurde der Ehevertrag zwischen Herakleides und Demetria geschlossen.

Damit gilt dieses Dokument als der älteste datierte griechische Papyrus überhaupt. Mittels labortechnischer Untersuchungen konnte nachgewiesen werden, dass die Schreiber bereits damals kupferhaltiges Vitriol ↗ unter ihre Rußtinte mischten. Und zwar in beträchtlicher Menge. Da für viele andere Papyri eine exakte Datierung fehlt, ist davon auszugehen, dass diese Praxis längst etabliert war. Dieser Fund markiert lediglich den frühesten Zeitpunkt, an dem sich die metallische Beimischung historisch konkret fassen lässt.

Warum fügte man das Kupfersalz hinzu? Naheliegende Erklärungen, etwa eine Verdunklung der Tinte oder ein Strecken des teuren Rußpigments, scheitern beide an der Chemie: Ohne organische Gerbstoffe reagiert das Vitriol einfach nicht. Und farblos, wie es ist, könnte es auch nicht als Ersatz für das eigentliche Pigment dienen. Warum man es trotzdem über Jahrhunderte beimischte, bleibt offen. Eine Antwort liefert auch die älteste erhaltene schriftliche Rezeptur nicht (fünf Jahrhunderte später bei Dioskurides, De materia medica, V, 161). Sein Rezept beschreibt exakte Mengenverhältnisse, doch der Zweck des Vitriols bleibt unerklärt.

Im 3. Jahrhundert vor unserer Zeitrechnung stießen antike Tüftler auf eine chemische Reaktion mit verblüffender Wirkung: die Verbindung aus Galläpfeln und bestimmten Erzen. Der griechische Ingenieur und Militärtheoretiker Philon von Byzanz erkannte sofort das taktische Potenzial dieser Entdeckung und beschrieb in einem Handbuch zur Belagerungskunst das erste Rezept für eine Geheimtinte. Um Nachrichten unerkannt durch feindliche Linien zu schmuggeln, verzichtete man auf verräterisches Pergament oder Papyrus. Stattdessen wurde die Botschaft mit einem farblosen Gallapfelsud direkt auf Kleidung oder sogar auf die Haut des Boten geschrieben. Nach dem Trocknen war die Schrift vollkommen unsichtbar.

Der Empfänger benötigte einen speziellen „Entwickler“, um die Botschaft lesbar zu machen: Einen Schwamm, getränkt mit einer Lösung aus einem farbigen Mineral, das Philon als Kupferblüte bezeichnete. Sobald der nasse Schwamm über die unsichtbare Schrift glitt, färbte sich der Text wie von Zauberhand schwarz. Aus moderner Sicht handelte es sich bei dieser Kupferblüte um verunreinigtes Kupfersulfat. Das Ironische daran: Das Kupfer selbst war für den Farbumschlag völlig bedeutungslos. Es war lediglich die Verunreinigung durch Eisen, die mit den Gerbstoffen des Gallapfelsuds reagierte.

Philon von Byzanz hatte damit die Kernkomponente der späteren Eisengallustinte entdeckt. Doch für ihn war diese Reaktion kein alltägliches Schreibmaterial, sondern ein genialer Trick der geheimen Nachrichtenübermittlung.

In der Kathedrale der Stadt Vercelli, zwischen Turin und Mailand, wird ein sehr altes Evangeliar aufbewahrt. Das Buch wurde um das Jahr 370 auf Pergament geschrieben. Zu dieser Zeit war das Römische Reich noch nicht untergegangen, während an den Grenzen bereits germanische Völker und die Hunnen für Unruhe sorgten. Eine Untersuchung mittels Raman-Spektroskopie und Röntgenfluoreszenzanalyse erbrachte den bislang frühesten Nachweis für Eisengallustinte.

Das entscheidende Element der Rezeptur ist das Gummi arabicum. Denn sobald das Vitriol auf den Gallapfelsud trifft, färbt sich die Flüssigkeit tiefschwarz. Es entstehen Eisen-Gallus-Komplexe. Diese Partikel sind jedoch schwer und würden ohne zusätzliche Stabilisierung rasch als Schlamm zu Boden sinken. Gummi arabicum wirkt hier als sogenanntes Schutzkolloid: Es umhüllt die entstehenden Partikel, verhindert ihre Zusammenballung (Agglomeration) und hält sie dauerhaft in der Schwebe

Damit stand erstmals eine gebrauchsfähige Eisengallus-Schreibflüssigkeit zur Verfügung. Streng genommen handelte es sich dabei jedoch noch nicht um eine echte Tinte im modernen Sinn, sondern um eine stabilisierte Suspension. Der Begriff „Eisengallustinte“ hat sich historisch dennoch durchgesetzt.

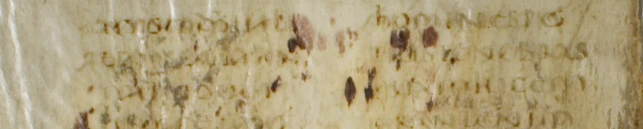

Die Partikel lagen überwiegend an der Oberfläche des Pergaments oder Papiers und waren nur unzureichend in die Fasern eingebunden. Über lange Zeiträume führte dies zu sichtbarem Abrieb, besonders bei intensiver Nutzung. Der Codex Vercellensis zeigt dieses Phänomen nach rund 1700 Jahren deutlich: Viele Partien der Schrift sind heute stark abgetragen.

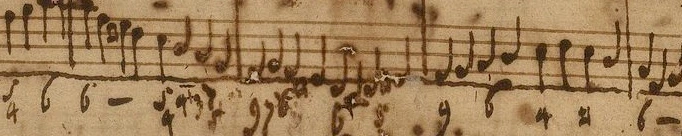

Unter bestimmten Bedingungen zeigte sich jedoch eine deutlich gravierendere Folge. Enthielt das Rezept einen Überschuss an Vitriol, entwickelte sich die Schrift im Laufe der Zeit zu einem chemisch aktiven System. Überschüssige Eisen-Ionen können dabei zur Bildung hochreaktiver Sauerstoffradikale beitragen, die die organische Struktur von Pergament oder Papier angreifen. Wo die Tinte besonders dick aufgetragen wurde oder das Pergament ↗ bei der Herstellung nicht ausreichend mit alkalischem Kalk ↗ gepuffert war, fraß sich die Tinte im Laufe der Jahrhunderte regelrecht durch den Beschreibstoff. Dieses Schadensbild wird als Tintenfraß bezeichnet.

Mit dem Zusammenbruch der weströmischen Handelsrouten versiegte der Papyrusimport aus Ägypten im Laufe des 6./7. Jahrhunderts. Pergament aus heimischen Tierhäuten trat an seine Stelle, was in Westeuropa ohnehin vorhanden war. Die Beschaffung von Gummi arabicum aus Nordafrika wurde zum unbezahlbaren Luxus, und das Wissen um die verfeinerte Suspension der antiken Tinte versank in den Skriptorien des Westens in der Bedeutungslosigkeit. Die Mönche in den europäischen Klöstern griffen zurück auf das, was die heimische Natur bot: Zum Beispiel Dornentinte aus dem Saft der Schlehenrinde, oder Rußtinte aus Kienruß und Baumharz, einfach und bewährt.

Doch die Manuskriptforschung der letzten Jahrzehnte hat etwas Verblüffendes zutage gefördert. Bei der chemischen Analyse frühmittelalterlicher Handschriften (8. bis 11. Jh) stoßen die Wissenschaftler in Nordeuropa (Deutschland, Österreich, Frankreich, England) fast schon systematisch auf Tinten, die zwar Eisen enthalten, aber kein Vitriol. Die charakteristischen Begleitmetalle des Vitriols, Kupfer, Zink, Mangan, fehlen vollständig. Die Schreiber dieser Manuskripte kannten also die Eisengallus-Reaktion und nutzten sie. Aber mit einer völlig anderen Eisenquelle als die antiken Rezepte.

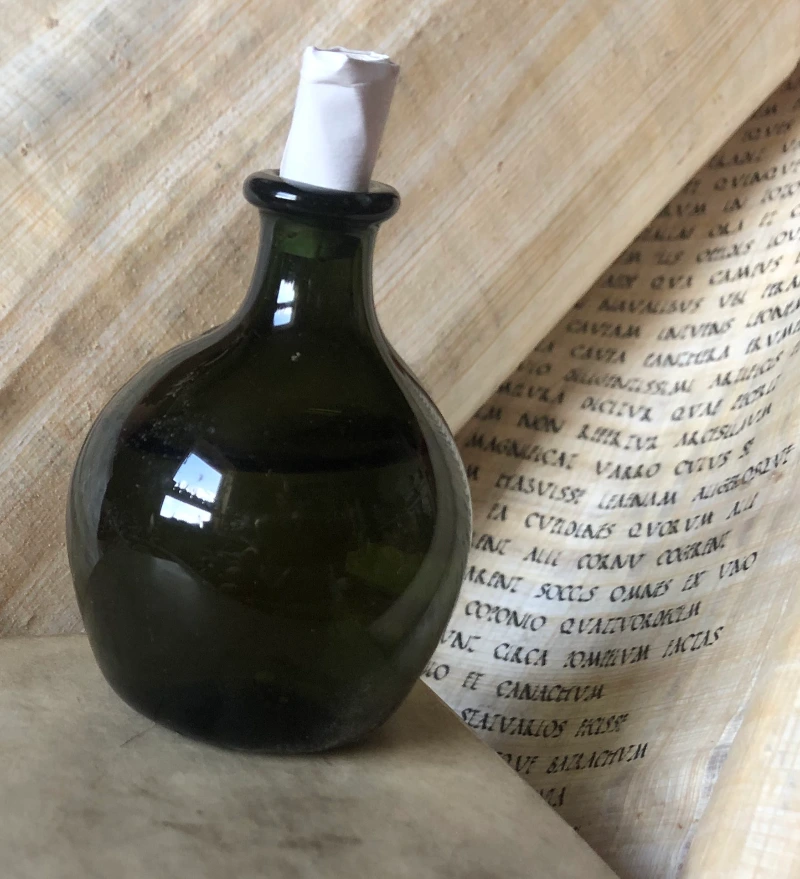

Welche das war, lässt sich aus den Manuskripten allein nicht rekonstruieren. Die Rezepte schweigen: Aus dem westeuropäischen Frühmittelalter sind kaum Tintenrezepte überliefert, während die islamische Welt ab dem 9. Jahrhundert bereits ein reichhaltiges Rezeptkorpus für alle Tintentypen dokumentiert. Welche Tinte in den Federkielen ↗ der frühmittelalterlichen Mönche tatsächlich floss, bleibt ein offenes Rätsel der Tintenforschung. Vielleicht war es eine Rezeptur, wie sie bis heute in Ostafrika in Gebrauch ist: Eisen aus verrostenden Spänen, gelöst in Zitrussäure, kombiniert mit lokalen Gerbstoffen. Keine Handelsware, kein Bergbauprodukt. Nur das, was greifbar war. Es ist gut möglich, dass die frühmittelalterlichen Schreibstuben auf denselben Kniff kamen.

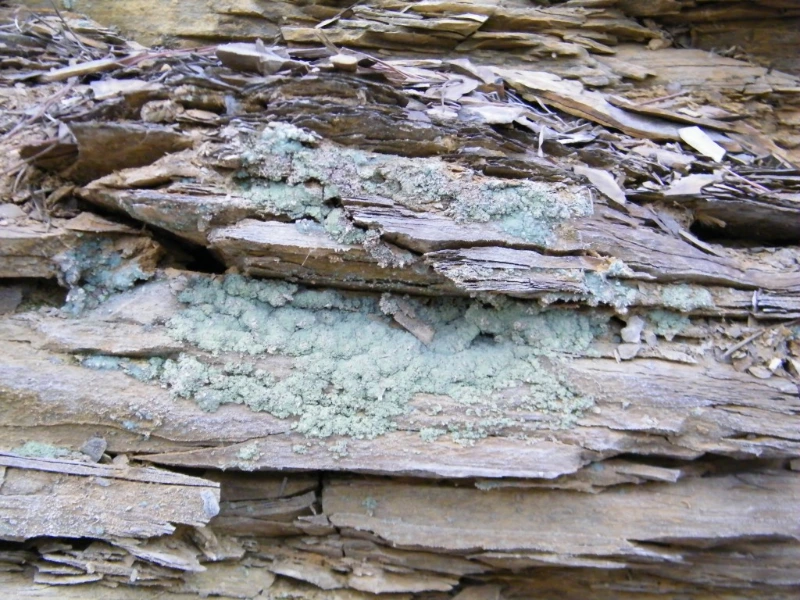

Die Beschaffung dieses magischen Zusatzes war ein Abenteuer für sich. Vitriol ist eine Sammelbezeichnung für Eisen- und Kupfersulfate. Und dieses Mineral wuchs nicht in der Tiefe der Erde, sondern es entstand an der Oberfläche. Dort, wo abgebaute Erze der Witterung ausgesetzt waren, kristallisierten blaue oder grüne Salze aus. In den Bergbauregionen jener Zeit, ob im spanischen Riotinto in Andalusien, im deutschen Harz, im Erzgebirge oder auf Zypern, überall fand man eine lebendige Industrie vor. Auf den Märkten in ganz Europa florierte der Handel mit den begehrten Mineralsalzen, und die Schreiber konnten aus einer Vielzahl unterschiedlicher Vitriolsorten wählen.

Während Westeuropa lange an der Dornentinte und Rußtinte festhielt, wurde die Eisengallustinte in der islamischen Welt weiterentwickelt. Das Wissen der Spätantike blieb dort erhalten und gelangte später wieder nach Europa, wo es unter anderem von Theophilus beschrieben wurde.

Der andalusische Gelehrte al-Qalalūsī (1210–1308) bündelte in seinem Werk Tuḥaf al-ḫawāṣṣ fī ṭuraf al-ḫawāṣṣ ↗️ das gesammelte Wissen seiner Epoche. Er erfand die Verfahren nicht selbst, sondern systematisierte das überlieferte Erbe älterer Generationen. Die Tintenforscher finden bei ihm die immer gleichen Grundzutaten: Galläpfel, Vitriol, Gummi arabicum und Wasser. Al-Qalalūsī ordnete die Rezepte ganz professionell nach der Methode, wie die wertvollen Gerbstoffe (Tannine) aus den Galläpfeln extrahiert wurden:

• Das Dekokt (Abkochung): Die Galläpfel werden grob auf Kichererbsengröße zerkleinert und auf kleiner Flamme eingekocht, bis ein erheblicher Teil des Wassers verdampft ist.
• Der Aufguss (Infusion): Das fein vermahlene Gallapfelpulver wird in ein Seidentuch eingeschlagen, mit heißem Wasser überbrüht und anschließend ausgepresst.
• Der Kaltauszug (Mazeration): Die Mischung zieht gemächlich bei Raumtemperatur. Im Sommer zwei Tage, im kalten Winter vier Tage.

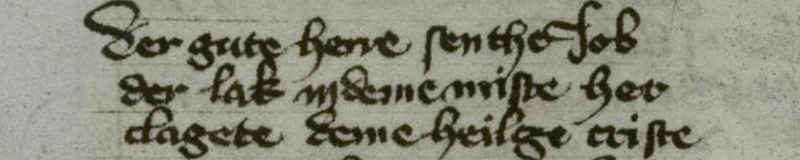

Stufe 6: Das Feintuning mit Wein (15. bis 17. Jahrhundert)

Stufe 7: Vom Gänsekiel zur Stahlfeder: Die Lösung (19. Jahrhundert)

Das 19. Jahrhundert markiert den Übergang von der handwerklichen Produktion zur modernen Industriechemie. Ein Wandel, der auch die Herstellung von Eisengallustinte revolutionierte. Den theoretischen Grundstein hierfür legte bereits der schwedisch-deutsche Chemiker Carl Wilhelm Scheele um 1786. Er isolierte erstmals die reine Gallussäure, indem er Galläpfelsud gezielt schimmeln ließ. Damit lüftete er das Geheimnis eines jahrhundertealten Werkstattwissens: Schreiber hatten schon lange beobachtet, dass alter, fermentierter Sud weitaus bessere Tinte ergab, verstanden jedoch den biologisch-chemischen Prozess dahinter nicht. Scheele wies nach, dass die Fermentation durch Schimmelpilze das im Sud enthaltene Gallotannin enzymatisch aufspaltet und so die wertvolle Gallussäure freisetzt.

Gleichzeitig wurde der althergebrachte Gänsekiel durch die industrielle Stahlfeder abgelöst. Die traditionellen Tintenrezepte erwiesen sich auf den neuen Metallfedern als Katastrophe. Da die Reaktion zwischen den Gerbstoffen und dem Eisenoxid bereits im Tintenfass stattfand, handelte es sich bei der alten Tinte zumindest teilweise um eine Pigmentsuspension. Diese setzte die feinen Schlitze der Stahlfedern zu und verstopfte sie. Schlimmer noch: Die unkontrolliert saure Flüssigkeit zerfraß das Metall der Federn durch Korrosion.

Um eine fließfähige, federfreundliche und dennoch dauerhafte Tinte zu entwickeln, perfektionierten Chemiker um die Mitte des 19. Jahrhunderts die Rezepturen durch eine exakte Balance der Rohstoffe. Sie erkannten, dass die Stabilität der Schriftfarbe maßgeblich von der Reinheit der organischen Komponenten abhängt. Wird reines Eisen mit rohen, ungespaltenen Tanninen vermischt, entstehen zwar dunkle Verbindungen, doch diese großen, unregelmäßigen Moleküle sind chemisch locker gebunden. Unter dem Einfluss von UV-Licht zerfallen sie; die Tinte verblasst. Die reine Gallussäure hingegen bildet mit dem Eisen den echten, hochstabilen Eisen-Gallus-Komplex. Dieses tiefschwarze Pigment ist extrem lichtbeständig und geht eine dauerhafte, unlösliche Verbindung mit den Cellulosefasern des Papiers ein.

Produktionsanleitung: Eisengallustinte

Zunächst werden die benötigten Rohstoffe hergestellt: Für die reine Gallussäure werden zerkleinerte Galläpfel randvoll in hölzerne Gärbottiche gefüllt, und mit weichem Wasser aufgegossen. Ein Drahtgitter verhindert das Aufschwimmen der Gallen. Die Masse wird 8 bis 10 Tage stehen gelassen, und eine reichliche Schimmelbildung tritt ein. Die Schimmelpilze (Aspergillus niger) bilden Fermente, die das Gallotannin enzymatisch in Gallussäure und Glucose aufspalten. Die Masse wird in einen großen Bottich umgefüllt und mit kochendem Wasser übergossen, um die enzymatische Spaltung zu stoppen. Dann werden die obenauf schwimmenden Rückstände abgefiltet und mehrmals mit heißem Wasser ausgelaugt, um Reste der Gallussäure auszuwaschen. Die gesammelte Flüssigkeit wird eingedampft, bis die Gallussäure auskristallisiert.

Zur Gewinnung von Tannin werden Galläpfel zu Pulver vermahlen und 3 bis 4 Tage im kühlen Keller liegen gelassen, damit sie Feuchtigkeit hygroskopisch aus der Luft anziehen. Das Pulver wird in ein hermetisch verschließbares Gefäß gegeben und mit Diethylether zu einem weichen Teig verrührt. Der Äther löst die lipophilen Begleitstoffe (Gallussäure, Pflanzenfette, Chlorophyll). 24 Stunden später wird der Teig in ein robustes Tuch eingeschlagen und in einer Spindelpresse ausgepresst. Das hochgradig hydrophile Tannin bleibt in der wässrigen Phase der feuchten Galläpfel zurück und sammelt sich als dicke, sirupartige Schicht am Boden. Die obere Phase enthält den Äther mit den extrahierten lipophilen Stoffen. Die sirupartige Tanninschicht wird mit einem Pinsel dünn auf Tellern verstrichen und bei ca. 40–45 °C getrocknet. Das Tannin bläht sich auf und bleibt als leichte Blättchen zurück.

Auch zur Herstellung von Eisenvitriol ↗ gibt es einen industriellen Prozess.

Beim Schreiben ist die Tinte auf dem Papier durch den blauen Hilfsfarbstoff sofort gut sichtbar. Nach dem Auftrag verdunstet das Wasser. Die Oxalsäure wird durch den Luftsauerstoff zersetzt, und das zweiwertige Eisen ($Fe^{2+}$) oxidiert rasch zu dreiwertigem Eisen ($Fe^{3+}$). Dieses bildet mit der Gallussäure den wasserunlöslichen, tiefschwarzen Eisen(III)-Gallat-Komplex, der tief in die Papierfasern einzieht und die Schrift dokumentenecht macht.

Die Entwicklung der Eisengallustinte verlief nicht nach einem starren Fahrplan. Wer glaubt, dass die Geschichte der Schriftflüssigkeit eine rein lineare Perlenkette vom einfachen Ruß hin zur hochreinen Industriechemie des 19. Jahrhunderts ist, der übersieht eine faszinierende Parallelwelt. Es gibt eine Tinte, die sich jeder Chronologie entzieht. Sie existierte in den koptischen Klöstern des 7. Jahrhunderts, sie taucht in arabischen Traktaten des 13. Jahrhunderts auf und sie ist bis heute gelebter Alltag im subsaharischen Afrika, etwa in Kenia oder Nigeria. Es handelt sich um eine vitriolfreie Eisengallustinte (englisch: „non-vitriolic iron gall ink“).

Wenn Handelsrouten abreißen, das Geld fehlt oder weder Vitriol aus dem Bergwerk noch Galläpfel zur Verfügung stehen, dann nutzt man, was greifbar ist: Eisenfeilspäne oder Schmiedeschlacke, mazeriert mit lokalen Gerbstoffen wie Mangrovenrinde, wilder Olivenrinde oder dem afrikanischen Hexenkraut (Striga spp.).

Die alten Meister und heutigen Praktiker nutzen dabei einen Kniff: Sie fügen der Mischung frischen Zitronensaft oder Dattelessig hinzu. Diese Säure senkt den pH-Wert der Tinte im Gefäß so weit ab, dass die unlösliche Schlammbildung blockiert wird. Das Ergebnis ist eine fließfähige, dünne Lösung, die sich verschreiben lässt und ihre tiefe Schwärze erst auf dem Papier entwickelt.

Das zeitlose Rezept aus Kenia

Die Tinte wirkt auf dem Papier im ersten Moment recht blass oder dunkelgrau. Nach wenigen Minuten zieht der Luftsauerstoff ein, oxidiert das Eisen zu $Fe^{3+}$ und die Schrift dunkelt deutlich nach.

Durch die schützende Zitronensäure bleibt die Tinte im Glas eine fließfähige Lösung und mutiert nicht zu einem unbrauchbaren Partikelbrei. Sie bleibt zwar im Ton etwas matter und grauer als eine Tinte mit reinem Vitriol und Galläpfeln, ist aber schreibtauglich.

Der Blick in die Gegenwart offenbart ein kulturgeschichtliches Paradoxon. Während die historische Entwicklung der Eisengallustinte eine jahrtausendelange Evolution von der einfachen Partikelsuspension zur chemisch optimierten Lösung war, zeigt sich in modernen Do-it-yourself-Anleitungen im Internet ein deutlicher Wissensabriss. Unter dem Label der "historischen Tinte" kursieren heute Rezepturen, die (oft mangels tieferer chemischer Kenntnisse) unbewusst auf den Pfad des extremen Rohstoffmangels zurückfallen, das Ergebnis jedoch als Wiederbelebung alter Handwerkskunst einordnen.

Was in Regionen mit geografischem Rohstoffmangel das Ergebnis eines empirischen Anpassungsprozesses ist, wird in heutigen Online-Foren häufig mit dem hochentwickelten Kanzleischreibstoff der europäischen oder orientalischen Blütezeit verwechselt. Es findet eine unbewusste Reduktion einer komplexen Kulturtechnik auf ein rein phänomenologisches Prinzip statt (Flüssigkeit wird schwarz). Da diesen Rezepturen jedoch die chemische Balance sowie die notwendigen Stabilisatoren fehlen, entstehen instabile Pigmentbrühen. Sie neigen zur schnellen Sedimentation. Ein Beleg dafür, wie im digitalen Zeitalter die handwerkliche Tiefe einer alten Technologie im Alltagsbewusstsein verloren geht.
